สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
หลังจากที่เมื่อวันก่อนผมได้กล่าวถึงเรื่องการวิเคราะห์โครงสร้าง (STRUCTURAL ANALYSIS) ให้แก่เพื่อนๆ ได้รับทราบกันไปแล้ว และ ผมก็ได้รับคำถามจากน้องนักศึกษาที่กำลังเรียนอยู่ในสาขาทางด้านวิศวกรรมศาสตร์ท่านหนึ่งเกี่ยวกับเรื่องวัสดุที่ใช้ในงานวิศวกรรมโครงสร้างซึ่งจะต่อเนื่องมาจากเนื้อหาที่ผมได้โพสต์ไปแล้วนะครับ ในวันนี้ผมจึงอยากที่จะขออนุญาตมาแชร์ความรู้แก่เพื่อนๆ ถึงเรื่องกำลังของวัสดุ (STRENGTH OF MATERIALS) กันบ้างนะครับ
โดยเรื่องที่ผมจะมากล่าวถึงในวันนี้ก็คือ ความสัมพันธ์ระหว่างค่าหน่วยแรง (STRESS) และ ค่าความเครียด (STRAIN) นั่นเองนะครับ
โดยปกติแล้วทฤษฎีที่ใช้ในการวิเคราะห์หาค่าผลการตอบสนองของโครงสร้างต่อ แรงกระทำ นั้นจะขึ้นอยู่กับความสัมพันธ์ของค่าหน่วยแรง (STRESS) ที่เรามักจะทำการแทนค่าๆ นี้ด้วยตัวแปร σ นะครับ และ ค่าความเครียด (STRAIN) ที่เรามักจะทำการแทนค่าๆ นี้ด้วยตัวแปร ε หรือ e นะครับ ซึ่งความสัมพันธ์นี้จะเกิดขึ้นในวัสดุภายใต้การกระทำของแรง หรือ นน บรรทุกบนโครงสร้าง ซึ่งโดยปกติแล้ววัสดุที่มีใช้งานกันโดยทั่วๆ ไปในงานวิศวกรรมโครงสร้างชนิดหนึ่งก็คือวัสดุที่มีพฤติกรรมเหมือนกันในทุกทิศทุกทาง (ISOTROPIC MATERIAL) ซึ่งจะมีความเป็นเนื้อเดียวกัน (HOMOGENEOUS) และ มีพฤติกรรมเป็นแบบยืดหยุ่นเชิงเส้นแบบตรง (LINEARLY ELASTIC) ซึ่งคุณสมบัติทางกลของวัสดุดังกล่าวที่เราควรที่จะสนใจจะประกอบด้วย
ค่าโมดูลัสยืดหยุ่น (MODULUS OF ELASTICITY) ที่เรามักจะทำการแทนค่าๆ นี้ด้วยตัวแปร E นะครับ
ค่าโมดูลัสความแกร่ง หรือ โมดูลัสแรงเฉือน (MODULUS OF RIGIDITY หรือ SHEAR MODULUS) ที่เรามักจะทำการแทนค่าๆ นี้ด้วยตัวแปร G นะครับ
ค่าอัตราส่วนปัวซอง (POISSION’S RATIO) ที่เรามักจะทำการแทนค่าๆ นี้ด้วยตัวแปร ν นะครับ

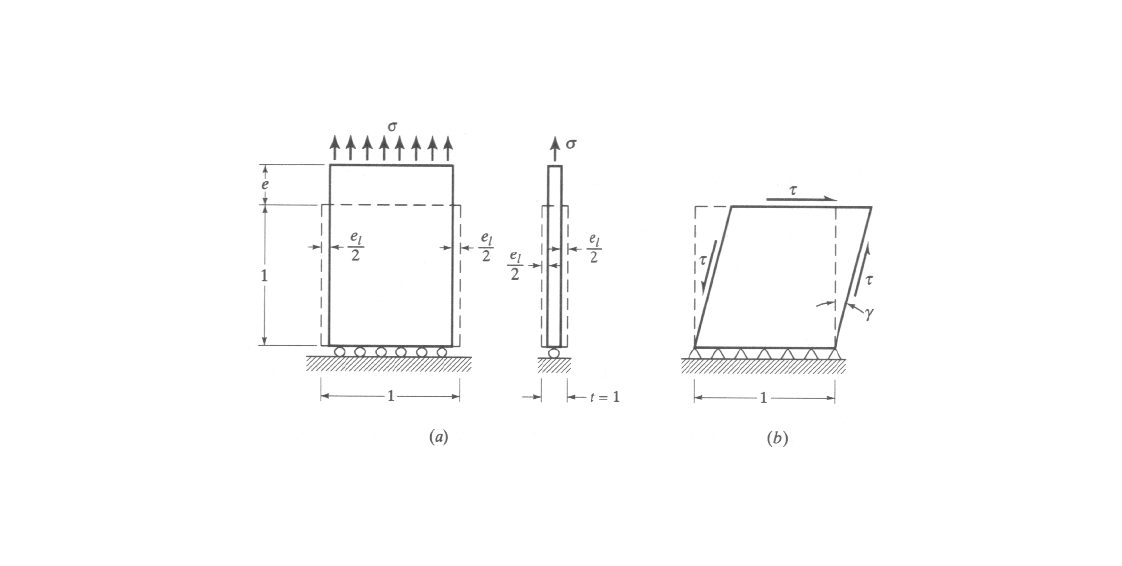

ในรูปที่ผมแนบมาด้วยจะแสดงชิ้นส่วนโครงสร้างขนาดเล็กๆ (ELEMENT) ที่มีความยาว ความกว้าง และ ความหนาเท่ากับหนึ่งหน่วย และ ถูกกระทำ โดยหน่วยแรงดึงในแนวแกน σ ดังที่แสดงในรูป (a) และ หน่วยแรงเฉือน τ ดังที่แสดงในรูป (b) ซึ่งภายใต้ข้อกำหนดข้างต้น ความสัมพันธ์ของหน่วยแรงและความเครียดของชิ้นส่วนโครงสร้างดังกล่าวจะอยู่ในรูปแบบ
E = σ/e และ G = τ/γ
ดังนั้น
e = σ/E และ γ = τ/G
หากวัสดุของเรามีคุณสมบัติเป็นไปตามกฎของฮุค (HOOKIEN MATERIAL) เราจะพบว่าเมื่อโครงสร้างเกิดการเสียรูปไปแล้ว แต่ ปริมาตรของโครงสร้างจะยังคงเท่าเดิมอยู่ หรือ ไม่เปลี่ยนแปลงตามการเสียรูปไปด้วย ดังนั้น
el = – νe = – ν σ/E และ G = E/2(1+ν)
ปล เครื่องหมายลบของความเครียดทางขวาง (LATERAL STRAIN) el จะแสดงการหดตัวทางขวางของชิ้นส่วนโครงสร้างภายใต้แรงดึงนะครับ
เอาเป็นว่าวันนี้ผมขอกล่าวถึงเนื้อหาในเรื่องนี้ไว้พอสังเขปแต่เพียงเท่านี้ก่อนก็แล้วกันนะครับ เพราะ กลัวว่าเนื้อหานี้จะมากหรือหนักเกินไป ผมคิดว่าเราค่อยๆ มาทำความเข้าใจกันทีละส่วนๆ น่าจะดีกว่านะครับ โดยที่ผมจะมาต่อถึงเรื่อง ชนิด ของวัสดุที่เรานิยมนำมาใช้ในงานวิศวกรรมโครงสร้างนี้กันต่อในวันพรุ่งนี้นะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
