ปัญหาและเทคนิคในการทำงานก่อสร้างโครงสร้างประเภทต่างๆ
วันนี้ผมจะขอแทรกเนื้อหาการโพสต์ประจำวันด้วยปัญหาที่เพิ่งจะเกิดขึ้นเมื่อวานนี้กรณีหนึ่งที่บังเอิญว่ามีน้องบนเฟซบุ้คของผมท่านหนึ่งได้อินบ็อกซ์เข้ามาเพื่อปรึกษาเรื่องป้ายโฆษณาป้ายหนึ่งซึ่งมีความสูงจากพื้นดินประมาณ 7500 มม หรือ 7.50 เมตร
พอผมได้เห็นลักษณะและรูปร่างจากรูปถ่ายแล้วก็เลยได้สอบถามไปยังน้องท่านนี้ถึงกรณีของจุดรองรับของโครงสร้างดังกล่าวว่ามีลักษณะเป็นเช่นใด คำตอบที่ได้ก็คือ เนื่องจากทางเจ้าของมีความเห็นว่าป้ายๆ นี้ไม่ได้มีความสูงอะไรมากมายนัก ซึ่งแน่นอนว่าน้ำหนักหรือแรงกระทำในแนวดิ่งเองก็มีค่าที่น้อยมากๆ เช่นเดียวกัน นั่นเลยเป็นเหตุให้ทางเจ้าของโครงสร้างของเฟรมเหล็กเฟรมนี้ไม่ได้ใส่ใจที่จะให้วิศวกรโครงสร้างหรือผู้ที่มีความรู้ทางด้านงานวิศวกรรมเป็นผู้ดำเนินการออกแบบและให้รายละเอียดในส่วนของงานวิศวกรรมโครงสร้างให้แก่โครงสร้างๆ นี้ โดยจะเห็นได้ว่าจะไม่มีการทำโครงสร้างตอม่อ ฐานราก หรืองานเสาเข็มใดๆ เพื่อที่จะทำหน้าที่รองรับโครงสร้างเฟรมๆ นี้เลย โดยที่วิธีการที่ทางเจ้าของตั้งใจจะใช้เป็นเพียงแค่การยึดลงไปโดยตรงกับพื้น คสล แบบวางบนดิน โดยอาจจะใช้เป็นเพลทเหล็กยึดลงไปที่พื้นโดยใช้พุกระเบิด อย่างเก่งก็อาจจะมีการเท พอกบริเวณจุดต่อให้มีขนาดโตขึ้นอีกเพียงเล็กน้อยก็เท่านั้น ทั้งหมดที่กล่าวถึงมานี่เองคือเหตุและผลว่า ทำไมผมจึงเกิดความเป็นห่วงขึ้นแต่สิ่งที่ผมเป็นห่วงนั้นไม่ได้เกิดจากเรื่องน้ำหนักบรรทุกหรือแรงกระทำในแนวดิ่งนะครับแต่มีอยู่ด้วยกัน 2 ประการหลักๆ ได้แก่ แรงกระทำในแนวด้านข้างและเสถียรภาพของโครงสร้าง เพราะแน่นอนว่าแรงกระทำในแนวด้านข้างที่ผมเป็นห่วงนี้ย่อมหมายถึง “แรงลม” ซึ่งหากดูจากรูปสเก็ตช์ก็จะเห็นได้ว่าแรงลมที่กระทำในแนวด้านข้างกับโครงสร้างเฟรมนี้จะมีอยู่ด้วยกันทั้งในรูปแบบของ แรง และ โมเมนต์ดัด ซึ่งก็จะมีอยู่ในทั้ง 2 ระนาบ ด้วยกัน
ระนาบแรกได้แก่ แรงในระนาบของแกน Z ซึ่งก็จะทำให้เกิดโมเมนต์ดัดรอบๆ แกน X ซึ่งเพื่อนๆ ก็จะเห็นได้ว่าในระนาบแรกนี้ก็เสมือนคนยืนอยู่บน “แกนแข็ง” หรือ STRONG AXIS ของตัวเอง นั่นก็คือ ลักษณะของคนที่ยืนอยู่บนขาและเท้าทั้ง 2 ข้าง เพราะฉะนั้นต่อให้จุดต่อข้างล่างไม่มีความแข็งแรงมากเพียงพอที่จะถ่ายค่าแรงโมเมนต์ลงไปข้างล่างได้ จุดต่อๆ นี้ก็ยังจะคงมีแรงกระทำ Vz อยู่ ซึ่งหากว่าชิ้นส่วนโครงสร้างนี้บังเอิญถูก “จับใส่” ให้มีขนาดที่ใหญ่เพียงพอ ก็จะทำให้โครงสร้างๆ นี้ยังคงตั้งอยู่ได้ โดยที่โครงสร้างเฟรมๆ นี้ก็ยังคงไว้ซึ่งความมีเสถียรภาพรอบแกนนี้ได้นะครับ
ระนาบที่สองได้แก่ แรงในระนาบของแกน X ซึ่งก็จะทำให้เกิดโมเมนต์ดัดรอบๆ แกน Z ซึ่งเพื่อนๆ ก็จะเห็นได้ว่าในระนาบแรกนี้ก็เสมือนคนยืนอยู่บน “แกนอ่อน” หรือ WEAK AXIS ของตัวเอง นั่นก็คือ ลักษณะของคนที่ยืนเรียงหน้ากระดานอยู่บนคานที่มีขนาดเล็กๆ หากว่าบังเอิญมีเพื่อนมาผลักคนๆ นั้น ไม่ว่าจะเป็นจากทางด้านหน้าหรือทางด้านหลังก็ตาม ก็จะทำให้คนๆ นั้นมีโอกาสที่จะหงายหน้าหรือหงายหลังร่วงลงจากคานได้เลย เพราะฉะนั้นจำเป็นอย่างยิ่งที่จะต้องแน่ใจว่าเท้าของคนๆ นั้นวางอยู่อย่างมั่นคงและแข็งแรงเพียงพอ ต้องแน่ใจจริงๆ ว่าเท้าของคนๆ นั้นจะสามารถถ่ายค่าแรงคู่ควบหรือแรงโมเมนต์ Mz ต่อลงไปยังจุดรองรับข้างล่างได้เพราะจุดต่อๆ นี้จะไม่ได้เหมือนกันกับอีกแกนหนึ่งซึ่งจะมีแรงกระทำ Vz กระทำเทียบเท่าเป็นแรงคู่ควบนั่นเอง ดังนั้นโครงสร้างเฟรมรอบแกนๆ นี้จะมีโอกาสสูงมากๆ ที่จะไร้ซึ่งเสถียรภาพได้นะครับ
วิธีการแก้ไขหรือจริงๆ แล้วหากจะพูดให้เข้าใจได้ง่ายๆ เลยก็คือ วิธีการเพิ่มเสถียรภาพให้แก่โครงสร้างเฟรมๆ นี้นั้นสามารถที่จะทำได้ด้วยหลากหลายวิธีการเลย เช่น อาจจะทำการก่อสร้างตอม่อและฐานรากรองรับ โดยที่ฐานรากนั้นจะใช้เป็นฐานรากระบบใดก็ได้ ไม่ว่าจะเป็น ฐานรากแบบวางบนดิน หรือ BEARING FOUNDATION หรือ ฐานรากแบบวางบนเสาเข็ม หรือ PILE FOUNDATION โดยที่จะเลือกใช้เป็นเข็มสั้นหรือเข็มยาวก็สุดแท้แต่ความต้องการของทางเจ้าของและผลจากการออกแบบโดยวิศวกรโครงสร้าง อาจจะทำการก่อสร้าง TRANSVERSE BRACING เพิ่มเติมเพื่อให้โครงสร้างรอบแกนอ่อนนี้มีเสถียรภาพที่สูงขึ้นก็ได้แต่วิธีการนี้น่าจะมีข้อจำกัดว่า ไม่มีพื้นที่ๆ ด้านหน้าและด้านหลังของโครงเฟรมที่มากเพียงพอที่จะติดตั้งตัว TRANSVERSE BRACING ได้ เหมือนกันกับในรูปสเก็ตช์รูปสุดท้ายที่ผมได้แสดงอยู่ในโพสต์ๆ นี้ เป็นต้น ทั้งนี้จากเหตุผลทั้งหลายทั้งมวลที่ผมได้พยายามหยิบยกขึ้นมานี้ก็เพียงเพื่อเหตุผลๆ เดียวนั่นก็คือ เพื่อทำให้โครงสร้างทั้งระบบของเรานี้สามารถที่จะวางตัวอยู่ได้โดยที่มีเสถียรภาพที่ดีเพียงพอในทั้ง 2 แกนนั่นเองครับ
สุดท้ายนี้ผมอยากจะขอแนะนำให้น้องท่านนี้ได้โปรดให้คำแนะนำกับทางเจ้าโครงสร้างโครงเฟรมนี้ถึงประเด็นรายละเอียดต่างๆ ตามที่ผมได้อธิบายไปแต่อาจจะไม่จำเป็นต้องใช้ศัพท์ทางด้านงานวิศวกรรมโครงสร้างเหมือนกับที่ผมได้ใช้ไปในการอธิบายข้างต้น น้องอาจจะเลือกทำการอธิบายโดยใช้ภาษาที่มีความเข้าใจได้โดยง่ายเพื่อให้ทางเจ้าของจะได้ไม่เกิดความสับสนและงุนงง สุดท้ายก็เพื่อให้ทางเจ้าของนั้นสามารถที่จะเข้าใจปัญหาที่เกิดขึ้นได้โดยง่ายและผมต้องขออวยพรให้น้องและเจ้าของโครงสร้างโครงเฟรมนี้โชคดีมีชัยสามารถที่จะใช้โครงสร้างโครงเฟรมนี้ได้โดยปราศจากปัญหาใดๆ ที่จะเข้ามารบกวนให้เกิดความรำคาญใจครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#ปัญหาและเทคนิคในการทำงานก่อสร้างโครงสร้างประเภทต่างๆ
#ปัญหาจะทำอย่างไรให้โครงสร้างโครงเฟรมป้ายโฆษณาให้มีเสถียรภาพที่ดีเพียงพอต่อการรับแรงกระทำทางด้านข้างที่เกิดขึ้นกับตัวโครงสร้างได้
Bhumisiam ภูมิสยาม
ผู้ผลิตรายแรก Spun MicroPile
(1) ได้รับการรับรองระบบบริหารงานคุณภาพ ตามมาตรฐาน ISO 9001:2015
(2) ได้รับมาตรฐาน ISO 9001:2015 UKAS ภายใต้การดูแลของ อังกฤษ
(3) ได้รับมาตรฐาน ISO 9001:2015 NAC ภายใต้การดูแลของ สมอ.
(4) ได้รับมาตรฐาน มอก. 397-2524 เสาเข็ม Spun MicroPile Dia 21, 25, 30 cm.
(5) ผู้ผลิต Spun MicroPile ที่ได้รับ Endorsed Brand รับรองคุณภาพมาตรฐานจาก SCG
(6) ผู้นำระบบ Computer ที่ทันสมัยผลิต เสาเข็ม Spun MicroPile
(7) ลิขสิทธิ์เสาเข็ม Spun MicroPile
(8) เทคโนโลยีการผลิต จากประเทศเยอรมัน
(9) ผู้ผลิต Spun MicroPile แบบ “สี่เหลี่ยม”
(10) การผลิตคอนกรีตและส่วนผสม ใช้ Program SCG-CPAC

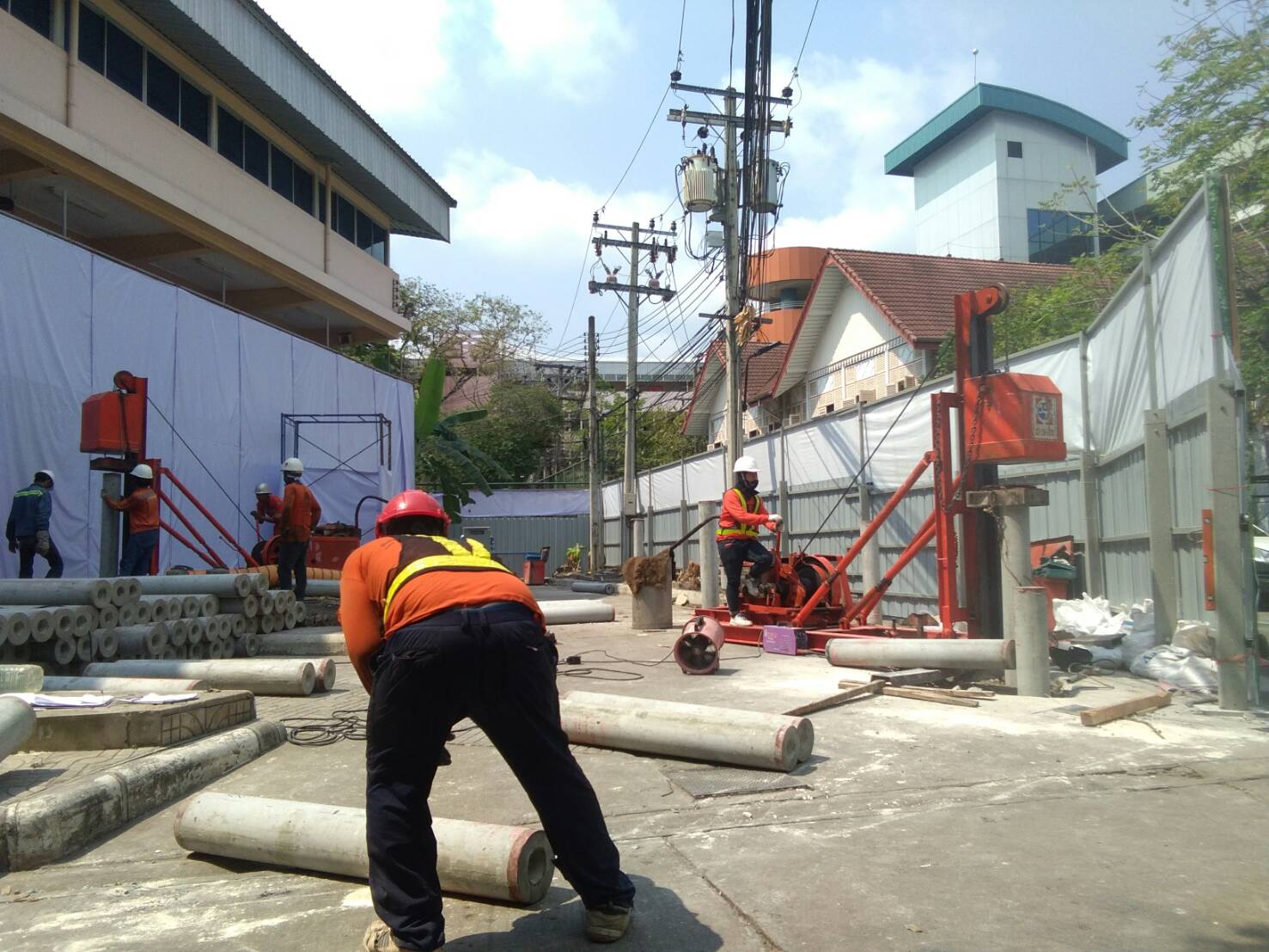

เสาเข็ม สปันไมโครไพล์ ช่วยแก้ปัญหาได้เพราะ
