สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ
โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ความรู้ดีๆ เรื่องวิศวกรรมงานฐานราก งานดินและเสาเข็ม ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

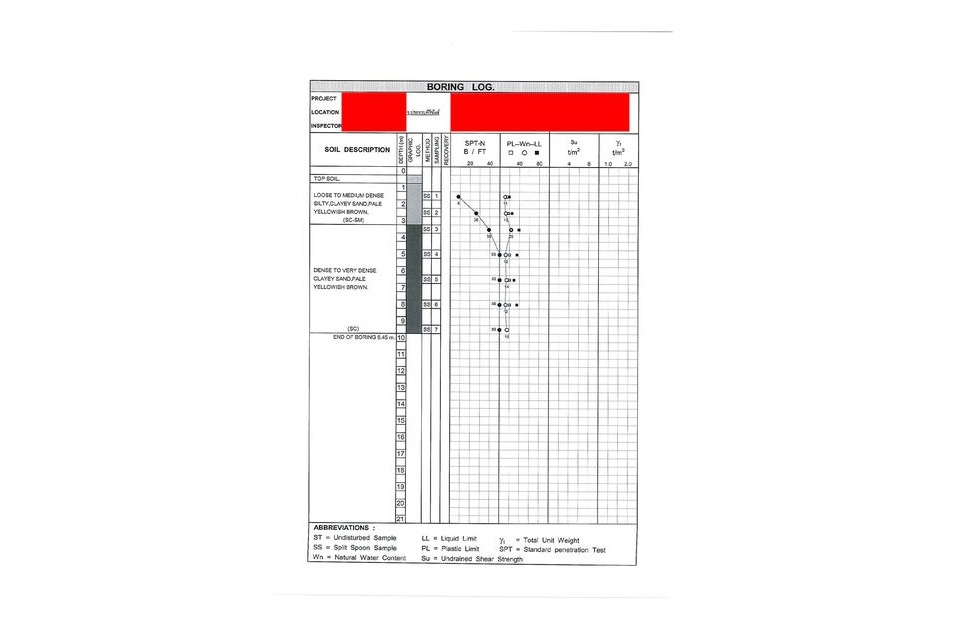

ในรูปทั้งสองที่ผมได้แนบมาในโพสต์ๆ นี้จะแสดงให้เห็นถึงผลที่ได้จากการทำการทดสอบดินหรือ SOIL BORING TEST จากในสถานที่ก่อสร้างจริงแห่งหนึ่งในเขตจังหวัดประจวบคีรีขันธ์ หากทางเจ้าของโครงการนั้นมีความต้องการที่จะทำการก่อสร้างพื้นเพื่อที่จะใช้เป็นที่จอดรถแบบถาวรของโรงงานของเค้าโดยที่ข้อกำหนดที่ได้รับมาก็คือ โครงสร้างพื้นนี้ไม่ควรที่จะเกิดการทรุดตัวที่มากจนเกินไปเพราะเมื่อเวลาผ่านไปทางเจ้าของโครงการไม่ต้องการที่จะสิ้นเปลืองค่าใช้จ่ายในการซ่อมแซมหรือดูแลรักษาโครงสร้างพื้นนี้เท่าใดนัก ซึ่งในสถานที่ก่อสร้างแห่งนี้ดินจะมีลักษณะของการรับน้ำหนักทั่วๆ ไปเท่านั้นและจะไม่เกิดกรณีของดินที่มีคุณสมบัติพิเศษอื่นๆ ด้วยน่ะครับ
ดังนั้นคำถามง่ายๆ ในวันนี้ก็คือ หากเพื่อนๆ ต้องทำหน้าที่เป็นผู้ออกแบบงานวิศวกรรมโครงสร้างในโครงการก่อสร้างแห่งนี้ เพื่อนๆ จะทำการกำหนดให้โครงสร้างพื้นนี้เป็น พื้นวางบนดิน หรือ SLAB ON GRADE ที่วางตัวอยู่บนดินโดยตรงหรือเป็น พื้นวางบนโครงสร้าง หรือ SLAB ON STRUCTURE ที่วางตัวอยู่บนโครงสร้างเสาเข็มดีครับ ?
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันเสาร์
#ถามตอบชวนสนุก
#ปัญหาการพิจารณาเรื่องดินว่ามีโอกาสจะเกิดการทรุดตัวหรือไม่
ADMIN JAMES DEAN
คำตอบ
เป็นอย่างไรกันบ้างเอ่ย หากเพื่อนๆ ได้มีโอกาสย้อนกลับไปอ่านโพสต์ของผมเมื่อสัปดาห์ก่อนในวันพฤหัสบดีก็จะเห็นได้ว่าคำถามข้อนี้นั้นง่ายมากๆ เลยใช่มั้ย ดังนั้นเรามาทำการคำนวณหาว่า ในฐานะของผู้ออกแบบเราจะเลือกทำการออกแบบแก้ไขฐานรากต้นนี้อย่างไรกันดี จึงจะทำให้ประหยัดค่าใช้จ่ายในการก่อสร้างมากที่สุด รวมถึงสามารถที่จะก่อสร้างได้โดยง่ายและที่สำคัญก็คือมีความถูกต้องตามหลักการทางด้านวิศวกรรมโครงสร้างไปพร้อมๆ กันนะครับ
ก่อนอื่นเรามาทบทวนความรู้จากโพสต์ของผมเมื่อสัปดาห์ก่อนกันสักเล็กน้อยนั่นก็คือ ผมได้ทำการอธิบายกับเพื่อนๆ ไปว่า หากดินในสถานที่ก่อสร้างของเรานั้นมีลักษณะของการรับน้ำหนักแบบทั่วๆ ไปเท่านั้นและจะไม่เกิดกรณีของดินที่มีคุณสมบัติพิเศษอื่นๆ เราจะสามารถประมาณการออกมาได้ว่า ดินของเรานั้นจะมีโอกาสที่จะเกิดการทรุดตัวได้มากหรือน้อยเพียงใดโดยทำการประเมินได้จากผลการทดสอบดินโดยจะสามารถทำการพิจารณาได้จาก
(1) ค่าอัตราส่วนของน้ำในดิน หรือ WATER CONTENT
(2) ค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำ หรือ UNDRAINED SHEAR STRENGTH
เรามาเริ่มต้นกันที่ค่าอัตราส่วนของน้ำในดินกันก่อน ทั้งนี้หลักการในการพิจารณาจากค่าๆ นี้จะทำได้ค่อนข้างง่ายเลยนั่นก็คือ ทำการพิจารณาว่าค่าเฉลี่ยของ ค่าอัตราส่วนของน้ำในดิน ของชั้นดินตั้งแต่ระดับผิวดินลึกลงไปจนถึงที่ระดับดินประมาณ 10 เมตร นั้นจะมีค่าเฉลี่ยอยู่ที่มากกว่าหรือเท่ากับร้อยละ 80 ใช่หรือไม่ หากว่าคำตอบคือ ใช่ นั่นก็หมายความว่าดินก็จะมีโอกาสที่จะเกิดการทรุดตัวได้อย่างรวดเร็วและก็มากด้วยแต่หากว่าดินภายในระดับความลึกดังกล่าวนั้นมีค่าเฉลี่ยอยู่ที่น้อยกว่าร้อยละ 80 แต่ก็ยังมากกว่าหรือเท่ากับร้อยละ 50 แล้วละก็ ดินก็จะมีโอกาสที่จะเกิดการทรุดตัวได้อยู่แต่ก็จะค่อยๆ เกิดแบบช้าๆ แบบค่อยเป็นค่อยไป สุดท้ายหากว่าดินภายในระดับความลึกดังกล่าวนั้นมีค่าเฉลี่ยอยู่ที่น้อยกว่าร้อยละ 50 แล้วละก็ ดินก็จะมีโอกาสที่จะเกิดการทรุดตัวที่น้อยมากๆ เลยละครับ
นอกจากจะทำการพิจารณาถึง ค่าอัตราส่วนของน้ำในดิน แล้วเพื่อให้เกิดความมั่นใจเพิ่มขึ้นไปอีกระดับหนึ่ง เราจึงควรที่จะต้องทำการพิจารณาถึงค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำด้วย โดยเรามาทบทวนกันกับส่วนที่มีความเกี่ยวข้องกันกับค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำที่เราอาจจะเรียกแทนว่าค่า Su ก็ได้ ทั้งนี้หากจะทำการสรุปหลักการง่ายๆ ที่สามารถนำมาใช้ในการประเมินว่าดินในสถานที่ใดสถานที่หนึ่งนั้นจะมีโอกาสที่จะเกิดการทรุดตัวได้มากหรือน้อยเพียงใดก็คือ ทำการตรวจสอบจากผลการทดสอบดินของชั้นดินตั้งแต่ระดับผิวดินลึกลงไปจนถึงที่ระดับดินประมาณ 10 เมตร นั้นมีค่าเฉลี่ยมีผลออกมาเป็น ดินเหนียวอ่อนมาก หรือ VERY SOFT CLAY ซึ่งก็คือค่า Su ที่มีค่าน้อยกว่าหรือเท่ากับ 1.25 ตัน/ตร.ม ซึ่งหากจะเทียบออกมาเป็นค่า qu ก็ได้ ซึ่งก็จะมีค่า qu ที่น้อยกว่าหรือเท่ากับ 2.50 ตัน/ตร.ม หรืออาจจะดีขึ้นมาหน่อยก็คือค่าเฉลี่ยมีผลออกมาเป็น ดินเหนียวอ่อน หรือ SOFT CLAY ซึ่งก็คือค่า Su นั้นจะมีค่าที่มากกว่า 1.25 ตัน/ตร.ม แต่ก็ยังน้อยกว่าหรือเท่ากับ 2.50 ตัน/ตร.ม ซึ่งหากจะเทียบออกมาเป็นค่า qu ก็ได้ ซึ่งก็จะมีค่า qu ที่มากกว่า 2.50 ตัน/ตร.ม แต่ก็ยังน้อยกว่าหรือเท่ากับ 5.00 ตัน/ตร.ม ใช่หรือไม่ หากว่าใช่ นั่นก็หมายความว่าดินก็จะมีโอกาสที่จะเกิดค่าการทรุดตัวได้มากแต่หากว่าดินภายในระดับความลึกดังกล่าวนั้นมีค่าเฉลี่ยมีผลออกมาเป็น ดินเหนียวปานกลาง หรือ MEDIUM CLAY ซึ่งก็คือค่า Su นั้นมีค่าที่มากกว่า 2.5 ตัน/ตร.ม ขึ้นไป ซึ่งหากจะเทียบออกมาเป็นค่า qu ก็ได้ ซึ่งก็จะมีค่า qu ที่มากกว่า 5.00 ตัน/ตร.ม แล้วละก็ ดินก็จะมีโอกาสที่จะเกิดค่าการทรุดตัวที่ค่อนข้างจะน้อยนั่นเองครับ
ดังนั้นหากเราจะเริ่มต้นทำการพิจารณาจากค่าอัตราส่วนของน้ำในดินของชั้นดินที่แสดงอยู่ในแผนภูมิการทดสอบดินในรูปตั้งแต่ระดับผิวดินลึกลงไปจนถึงที่ระดับดินประมาณ 10 เมตร นั้นจะมีค่าเฉลี่ยอยู่ที่ประมาณร้อยละ
Wn = ( 11 + 12 + 23 + 12 +14 + 12 + 15 ) / 7
Wn = 14.1

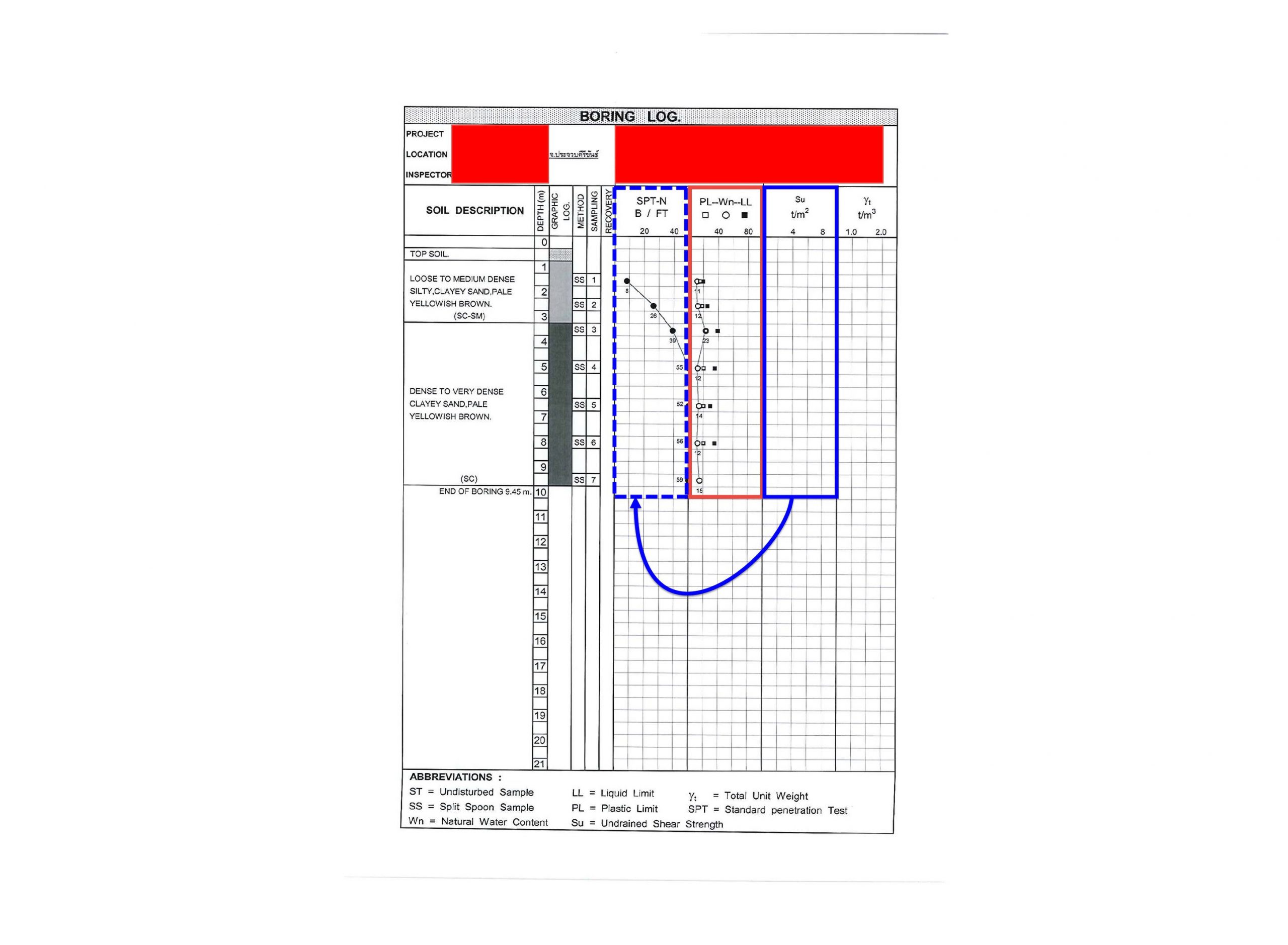

ซึ่งค่าอัตราส่วนของน้ำในดินเท่ากับร้อยละ 14.1 นั้นถือได้ว่ามีค่าที่น้อยกว่าค่าอัตราส่วนของน้ำในดินร้อยละ 80 ที่ผมได้อธิบายไปแล้วก่อนหน้านี้เป็นอย่างมากๆ เลย ดังนั้นสำหรับการพิจารณาค่าอัตราส่วนของน้ำในดินเราอาจจะสามารถสรุปได้เลยว่า ดินในบริเวณนี้จะมีโอกาสที่จะเกิดการทรุดตัวได้น้อยถึงน้อยมาก แต่ สักครู่นะ อย่างที่ผมได้เรียนไปว่า เพื่อให้เกิดความมั่นใจเพิ่มขึ้นไปอีก เราจึงควรที่จะต้องทำการพิจารณาถึงค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำด้วย แต่ก่อนอื่นๆ หากเพื่อนๆ สังเกตดูดีๆ ก็จะพบว่าในช่องของ Su นั้นจะไม่แสดงค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำเอาไว้ ซึ่งจริงๆ แล้วเราสามารถที่จะทำการคำนวณหาค่า Su นี้จากค่า SPT-N ก็ได้ ซึ่งทั้งสองค่านี้ก็จะมีความสัมพันธ์ซึ่งกันและกันเป็นไปดังสมการต่อไปนี้
Su = 5/8 N = 0.625 N
ทั้งนี้เนื่องจากลักษณะของชั้นดินในสถานที่ก่อสร้างของเรานั้นเป็น ดินทราย มิใช่ ดินเหนียว ดังนั้นเราก็อาจที่จะพิจารณาค่าๆ นี้ได้จากค่า N เฉลี่ยของชั้นดินที่อยู่ตั้งแต่ระดับผิวดินลึกลงไปจนถึงที่ระดับดินประมาณ 10 เมตร แทนก็ได้ ซึ่งค่าๆ นี้ก็จะมีค่าเท่ากับ
N average = ( 8 + 26 + 39 + 55 + 52 + 56 + 59 ) / 7
N average = 42.1 B/FT

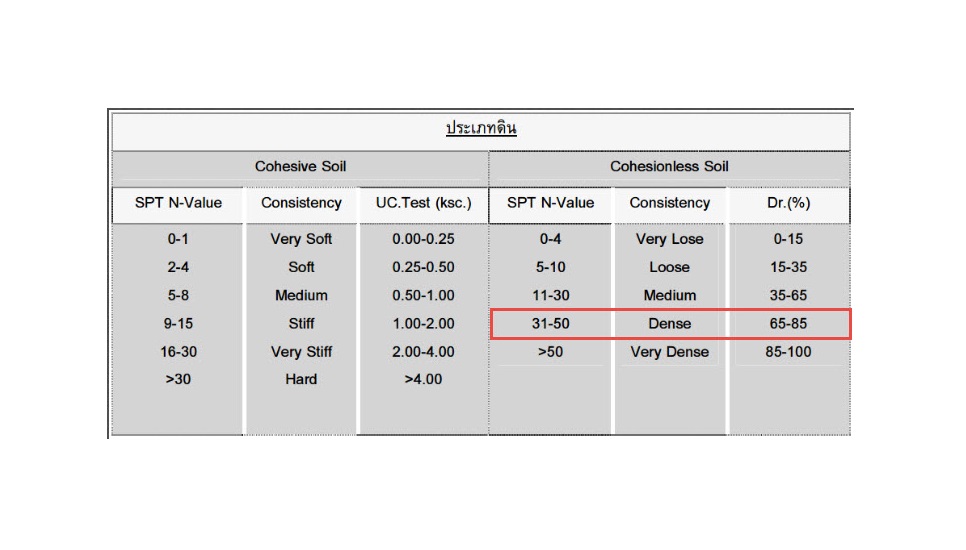

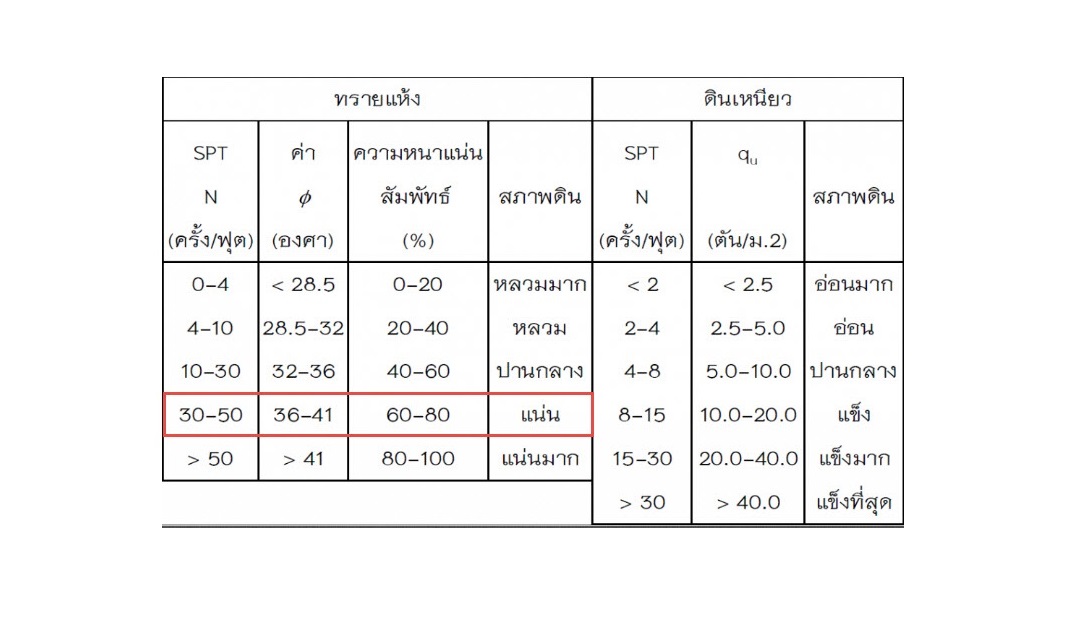

เมื่อพิจารณาจากค่า N เฉลี่ยของชั้นดินแล้วก็จะพบว่ามีค่าเท่ากับ 42.1 ตัน/ตร.ม แสดงว่า ดินนั้นๆ จะมีสภาพเป็น ดินทรายที่มีค่าความแข็งแรงมากๆ หรือ DENSE SAND และนั่นก็สิ่งที่ช่วยยืนยันอีกอย่างหนึ่งว่า ดินในโครงการก่อสร้างของเรานั้นก็จะมีโอกาสที่จะเกิดค่าการทรุดตัวที่น้อยมากๆ เลยนะครับ

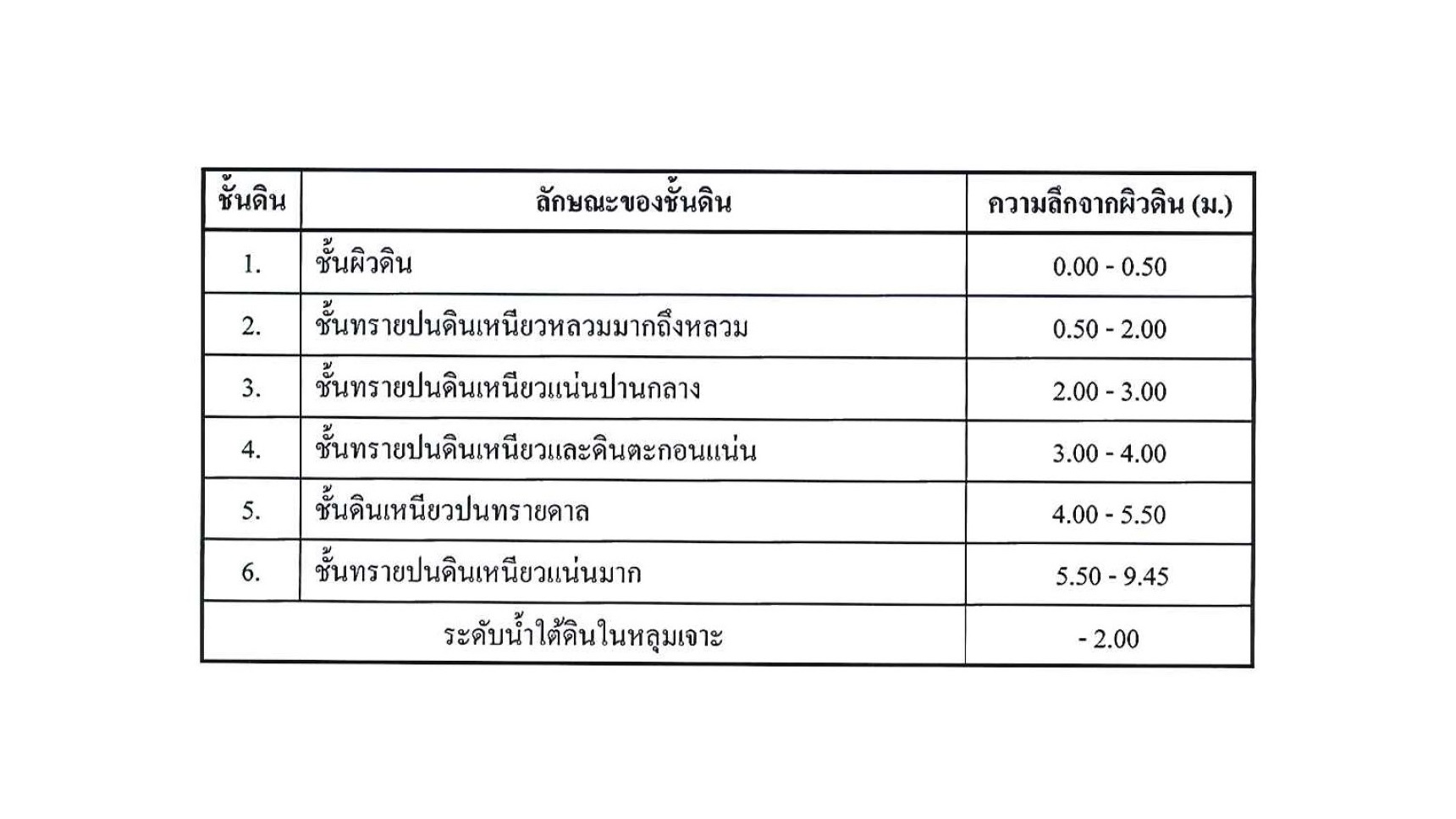

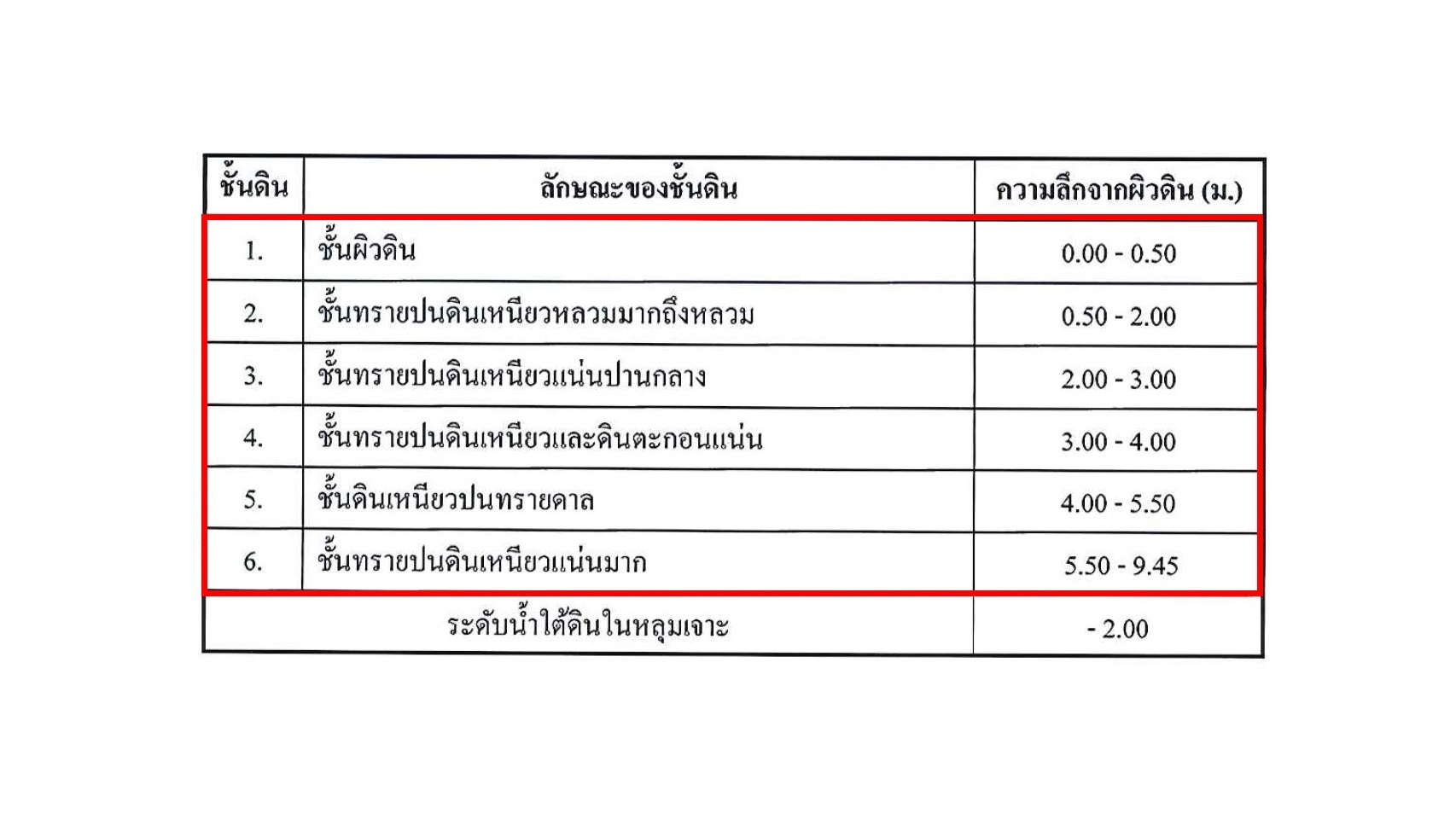

จะเห็นได้ว่าผลสรุปที่ออกมาจากการพิจารณาค่า N เฉลี่ยของชั้นดินดังกล่าวก็จะออกมามีความสอดคล้องกันกับการพิจารณาจากค่าอัตราส่วนของน้ำในดินและผลจากตารางแสดงลักษณะของชั้นดินก็เช่นเดียวกันเลย ดังนั้นเราก็สามารถที่จะทำการสรุปได้เลยว่า เราสามารถที่จะทำการกำหนดและออกแบบให้โครงสร้างพื้นๆ นี้เป็นพื้นชนิดวางบนดินได้เลยโดยตรงนั่นเองนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#ถามตอบชวนสนุก
#ตอบปัญหาการพิจารณาเรื่องดินว่ามีโอกาสจะเกิดการทรุดตัวหรือไม่
ADMIN JAMES DEAN
