มาอยู่กับ Mr.เสาเข็ม กันอีกเช่นเคย พร้อมสาระความรู้เกี่ยวกับการก่อสร้างและวิศวกรรม นะครับ วันนี้เราจะมาคุยกันถึง การเปรียบเทียบวิธีการวิเคราะห์โครงสร้างระหว่าง FORCE METHOD และ DISPLACEMENT METHOD
เราสามารถที่จะทำการเปรียบเทียบวิธีการวิเคราะห์โครงสร้างระหว่าง FORCE METHOD และ DISPLACEMENT METHOD ได้จาก
(1) ตัวแปรตั้งต้นที่เราไม่ทราบค่า
(2) สมการที่ใช้ในการหาค่าตัวแปรตั้งต้นนั้นๆ
หากเราพูดถึง FORCE METHOD เราจะใช้ แรง (FORCE) เป็นตัวแปรที่ไม่ทราบค่า และใช้ สมการความสอดคล้อง (COMPATIBILITY EQUATIONS) และ ความสัมพันธ์ของแรงและการเสียรูป (FORCE-DISPLACEMENT RELATIONSHIP) มาช่วยในการหาค่าของตัวแปรที่เราไม่ทราบค่า
สำหรับ DISPLACEMENT METHOD เราจะใช้ การเสียรูปของโครงสร้าง (DISPLACEMENT) เป็นตัวแปรที่ไม่ทราบค่า และ ใช้สมการความสมดุล (EQUILIBRIUM EQUATIONS) และ ความสัมพันธ์ของแรงและการเสียรูป (FORCE-DISPLACEMENT RELATIONSHIP) มาช่วยในการหาค่าของตัวแปรที่เราไม่ทราบค่า

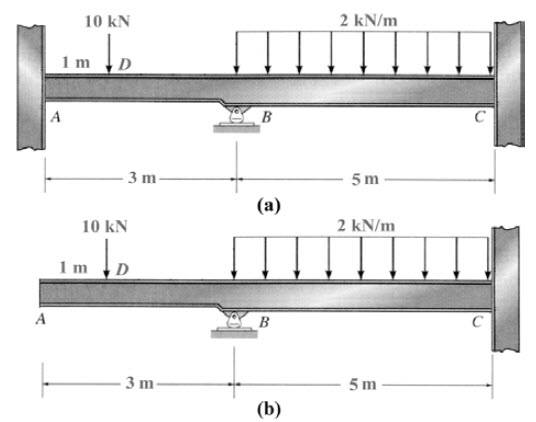

อย่างไรก็ตามนะครับ วิธีการวิเคราะห์โครงสร้างทั้งสองนี้จะมี ข้อดี และ ข้อเสีย ในการใช้งานที่ค่อนข้างจะมีความแตกต่างกันออกไป ทั้งนี้ขึ้นอยู่กับ ลักษณะรูปร่าง และ การยึดรั้ง ของโครงสร้าง เช่น คานดังที่แสดงในรูป (a) ซึ่งเป็นโครงสร้างที่มี DI (DEGREE OF INDETERMINACY) เท่ากับ 3 และ เป็นโครงสร้างที่มีการเปลี่ยนตำแหน่งที่เราไม่ทราบค่า หรือ DOF (DEGREE OF FREEDOM) เท่ากับ 1 ดังนั้นถ้าเราใช้ FORCE METHOD ในการแก้ปัญหาข้อนี้ เราจะต้องทำการแก้สมการหาค่าแรงที่ไม่ทราบค่าทั้งหมดมากถึง 3 ตัว แต่ ถ้าเราใช้ DISPLACEMENT METHOD ในการวิเคราะห์ปัญหาข้อนี้ เราจะแก้สมการหาค่า DOF เพียง 1 ตัวเพียงเท่านั้นครับ ดังนั้นหากเราพูดถึงเฉพาะในขั้นตอนของการคำนวณแล้ว ยิ่งเรามีการคำนวณที่สั้นและง่ายมากเท่าใดก็จะยิ่งดีมากเท่านั้น เพราะ การคำนวณอะไรที่ยาวๆ และค่อนข้างที่จะมีความละเอียดซับซ้อนโอกาสที่จะเกิดความผิดพลาดขึ้นในขั้นตอนของการคำนวณก็จะยิ่งสูงมากขึ้นตามไปด้วยนั่นเองครับ และ ในทางกลับกันถ้าหากว่าจุดรองรับ A นั้นเปลี่ยนไปเป็นปลายอิสระดังที่แสดงในรูปที่ (b) แล้ว คานดังกล่าวจะกลายเป็นโครงสร้างที่มี DI เท่ากับ 1 และจะมี DOF เท่ากับ 3 ซึ่งจะทำให้การวิเคราะห์ปัญหาข้อนี้โดย FORCE METHOD นั้นได้เปรียบ DISPLACEMENT METHOD เป็นต้นนะครับ
หวังว่าความรู้เล็กๆน้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
ref : https://www.facebook.com/bhumisiam/posts/1520155621363891
